ich habe ein Ladekabel entwickelt und bereits hier im Forum berichtet (unter: viewtopic.php?f=37&t=3378).
Da das Unterforum "Interne Elektro(nik)-Basteleien" nicht für alle Mitglieder lesbar ist, poste ich das ganze nochmals hier um euch darauf aufmerksam zu machen.
Der Beitrag im Unterforum hat bisher schon 33 Seiten. Daher wird das ganze noch aufbereitet und auf einer Internetseite für den Nachbau sauber dokumentiert.
Eins gleich vorweg: Das Ladekabel ist selbst gebaut und hat dadurch nicht alle Schutzmechanismen an Bord (NICHT vorhanden: Prüfung ob Erdung vorhanden und ok, Über-/Unterspannung). Ebenso hat es keine VDA Zulassung o.ä. Es muss also jeder selbst wissen, ob er das nachbaut und auf EIGENES RISIKO betreiben möchte!
Deshalb bitte ich euch, keine Diskussion darüber anzufangen ob das sinnvoll ist oder nicht. Das soll jeder für sich entscheiden.
Das Kabel wurde inzwischen vier mal von anderen Mitgliedern (die, die sich zu erkennen gegeben haben) nachgebaut und funktioniert bei allen! Ich nutze es täglich und habe keine Probleme.
Eckdaten:
- Kosten etwa 135€ reine Materialkosten. Das teuerste ist der Typ 1 Stecker mit rund 90€
- Ladeelektronik im Griff, kein "Backstein" am Kabel
- Demnächst Android App zur "Bedienung", Danke an dieser Stelle schonmal an Nils (funktioniert aber auch one spezielle App)
- Auf Wunsch ein kleiner, separater, Wassergeschützter FI Schalter im KABEL (nicht im Stecker)
- EIN Trennrelais im Ladestecker (geht zwar auch ohne, ist aber empfehlenswert. Platz für ein zweipoliges oder zwei Relais ist zu knapp)
- Gekapseltes und entstörtes Netzteil mit VDE Zulassung für die Stromversorgung der internen Elektronik
Funktionen:
- Ladeströme: 6A, 10A, 12A und 16A

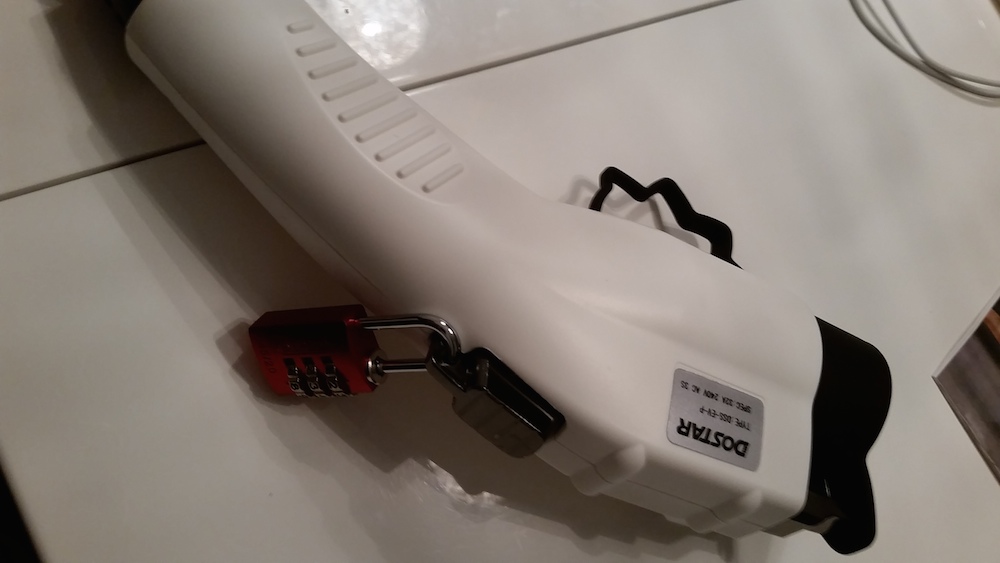

- Ich habe einen (mit Vorhängeschloss) abschließbaren Ladestecker zwecks Diebstahlschutz gewählt
- Bluetooth zur Kommunikation mit dem Kabel (mit und ohne App möglich. Man kann aber auch einfach anstecken und laden!)
- Nachladen einer "begrenzen" KWh (z.B. 2KWh) auf Wunsch. Z.b. nur das "nötigste" zu Hause zu laden, um an die nächste kostenlose Lademöglichkeit am Arbeitsplatz o.ä. zu fahren.
- einen Default Ladestrom einstellen, der nach jedem Einstecken automatisch verwendet wird.
- Möglichkeit einen anderen "temporären" Ladestrom für den nächsten Ladevorgang einzustellen. Danach wieder Default Wert
- Aktivierbare "Standklimatisierung Funktion". Also zuerst mit einstellbarem Strom (z.B. 10A) akkuschonend laden. Nach LADEENDE automatisch auf 16A umschalten, damit im Standheizungs Betrieb die Batterie möglichst wenig belastet wird und mehr Energie aus dem Stromnetz entnommen wird.
- STROMZÄHLER für den aktuellen Ladevorgang und einen Gesamtzähler in KWh. Der Gesamtzähler kann auch über Bluetooth ausgelesen und zurückgesetzt werden
- Bluetooth Namen (SSID) und PIN (für Kopplung) lässt sich individuell einstellen
- Ladevorgang über Bluetooth anhalten und fortsetzen
- Status über Bluetooth abfragen, darunter:
*Softwarestand
*Statis: Nicht angeschlossen, Fahrzeug erkannt, Lädt, Fehler
*Uptime (seit anstecken am Strom)
*Ladezeit (die reine Ladezeit)
*Aktueller Ladestrom
*Default Ladestrom
*Stromverbrauch aktueller Ladevorgang
*Davon Stromverbrauch Standheizung (falls genutzt)
*Gesamtstromverbrauch seit letzem Reset durch Benutzer
*Restlademenge falls nur eine begrenzte Lademenge eingestellt wurde und
*Restzeit für die übrige Lademenge
ACHTUNG: Derzeit BERECHNET der Stromzähler nur recht "ungenau" den theoretischen Stromverbrauch anhand dem eingestellten Ladestrom und der Annahme, dass wir 230V nutzen. Der Stecker weiß anhand dem Status vom Fahrzeug, wann Strom fliesst und wann nicht. Es wird also nur gezählt, während das Fahrzeug tatsächlich Strom zieht. Ich arbeite daran, einen sehr einfachen, dafür aber recht genauen Stromzähler zu integrieren. Dieser misst den tatsächlichen Strom und kann daher viel genauer berechnen. Die Spannung wird aber weiterhin nicht gemessen!
Es wäre auch problemlos möglich einen "Diebstahl-Schutz Code" einzubauen, so dass das Kabel erst benutzt werden kann, nachdem immer der Code eingegeben wurde. Das habe ich aber weggelassen, da es keinen Unterschied macht, ob das Kabel mit oder ohne Schutz gestohlen wurde.
Zudem könnte man den Schutz wieder löschen, wenn man die Internet Seite mit der Beschreibung findet.

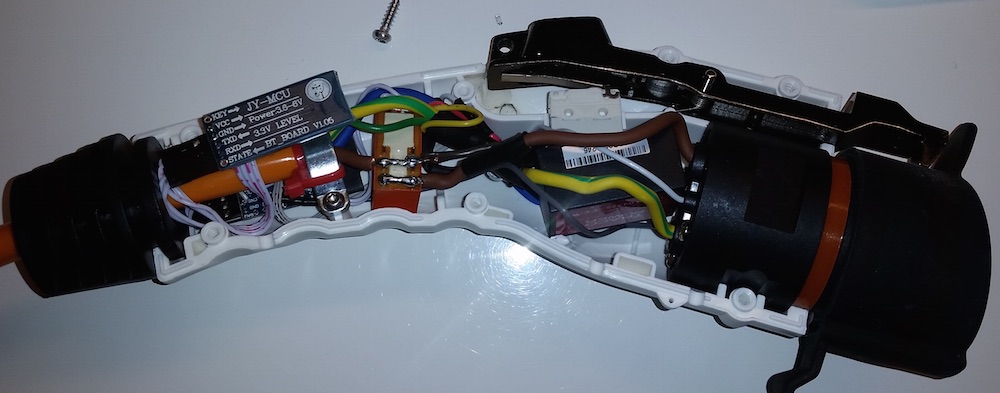

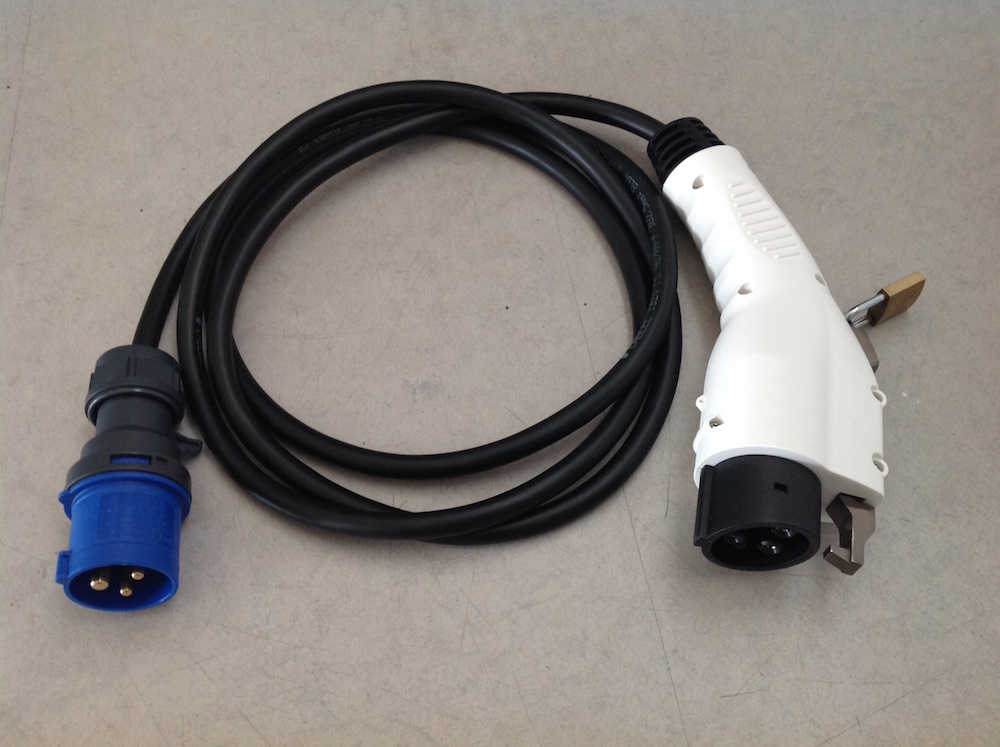

Nachfolgend ein paar Bilder. Da ich immer wieder die Software erweitere und auch den Stromzähler noch verbessern möchte, ist die Hardware im Inneren noch nicht ganz "fest" verbaut. Das kann sich also noch etwas verändern.
Der Stecker ist leider nicht Wasserdicht. Daher muss noch überlegt werden, wie man das ganze Wasserdicht bekommt.
Bin gespannt auf eure Kommentare und hoffentlich keine all zu harte Kritik
Gruß Taner
