offtopic: SMD elektronik profis unter uns?

[ObeliX]

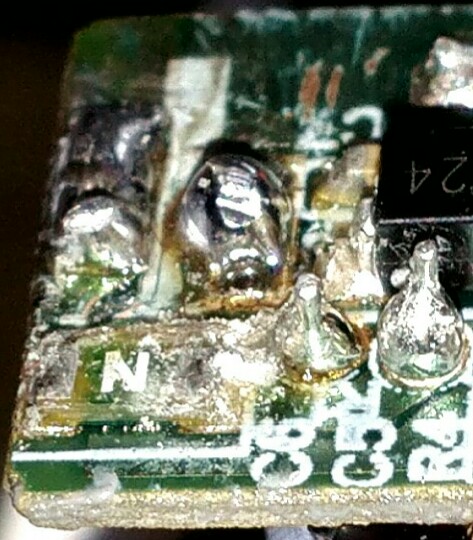

weiß zufällig jemand was dieses smd-bauteil mit dem aufdruck "N" ist?



das ist tatsächlich transparent und alles was ich per web herausfinden konnte ist, daß N eine doppeldiode wäre. aber das bauteil hat nur 2 anschlüsse.
kann das ne art sicherung sein? bevor ich das auseinander gebaut habe um kabel anstatt federkontakte anzulöten, hat es funktioniert. danach nicht mehr. ich mußt ne klebemasse wegschnitzen bevor ich da löttechnisch rankam. keine ahnung ob ich dabei ggf. nen mini-sicherungsdraht mit wegoperiert habe. aber ich will es auch nicht einfach überbrücken.


gruß Obel

[RoterBaron]

Auf der Platine sieht man ja C5 und C6 90° gedreht zum Bauteil und darumter R1 in der gleichen Ausrichtung wie das Bauteil. Leider sieht man nicht mehr von der Platine um eine verlässliche Zuordnung zu gewährleisten, doch so würde ich darauf tippen, dass es der Widerstand R1 ist. Es gibt ja "Widerstandsbrücken" (also Bauteile mit 0 Ohm). Normalerweise steht auf denen dann auch 000 aber vielleicht geht ja auch N für null Ohm? Aussehen tut das Ding ja selbst wie ein ein kleines Stück Platine. Und da scheinen auch (relativ) höhere Ströme zu fliessen?

[ObeliX]

das mit der r1 beschriftung, war mir noch garnicht aufgefallen.

ist die platine aus einem 12V-zigarettenanzünder nach USB adapter. über dascbauteil werden die 12V eingespeist.


gruß Obel.

[Frodo]

Ich würde auch auf eine SMD-Brücke mit 0 Ohm tippen. Ist eine übliche Methode bei "günstigen" einseitigen Platinen.

[Andreas Ranftl]

https://de.farnell.com/littelfuse/0466- ... dp/2144672

https://ae01.alicdn.com/kf/HTB18WnxHVXX ... Code-N.jpg


sicherung 125ma

[ObeliX]

ich hab mich dusselig gesucht nach genau solch infos.
weil + darüber eingespeist wurde, hatte ich ja vermutet das es eine sicherung ist. ergab schaltungstechnisch einfach sinn.


danke Obel
